產品介紹
der8enchtable - 專業測試平台

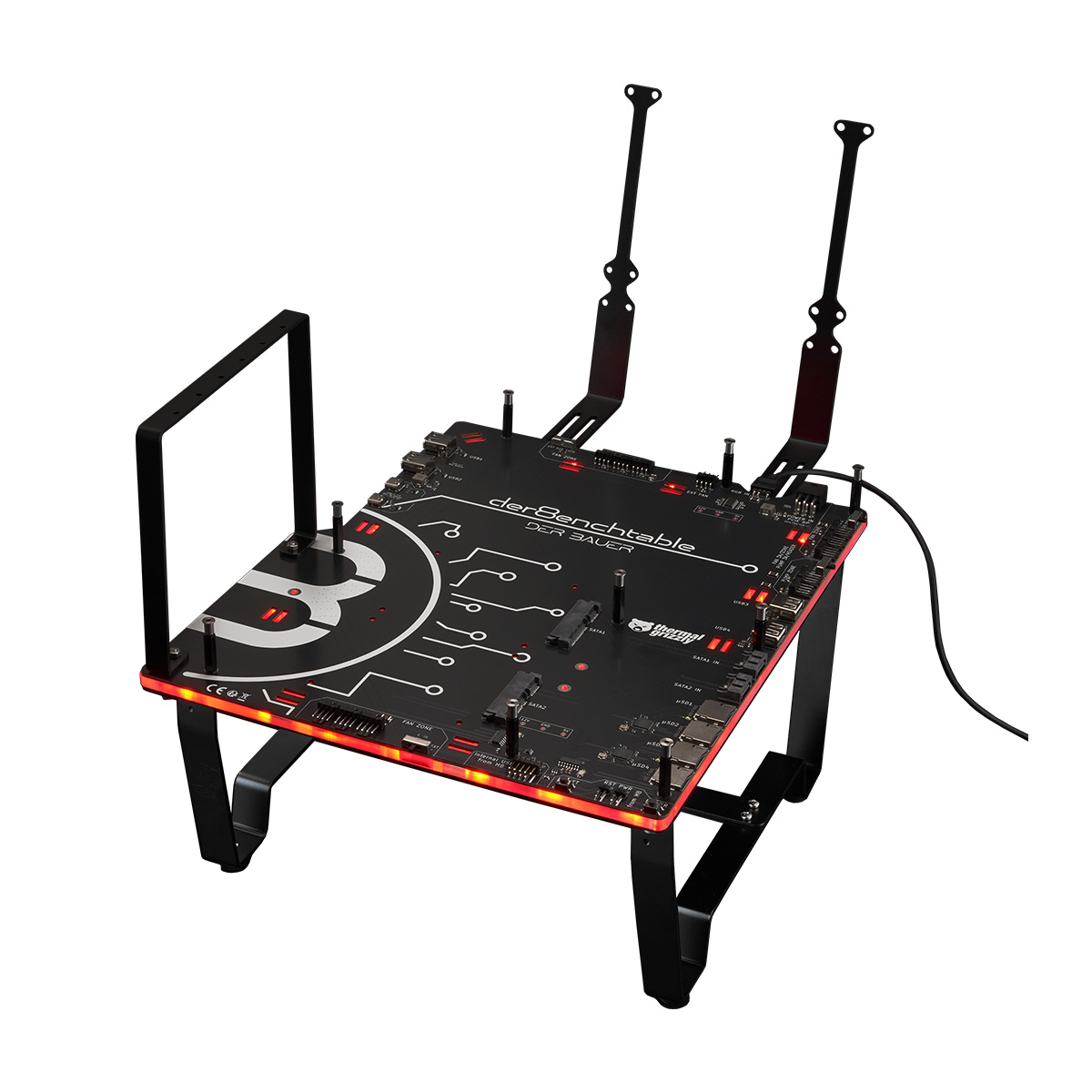

der8enchtable 是由 Thermal Grizzly 與 Jon “elmor” Sandström (ElmorLabs) 及 Roman “der8auer” Hartung 合作開發的專業測試平台。除了標準測試平台的特色(如散熱器與電源的整合安裝點),der8enchtable 內建印刷電路板 (PCB),用於連接測試硬體,提供一致的測試結果。
產品特色
- 專業測試平台:內建主動式 PCB,支援硬體測試。
- 合作開發:由 Thermal Grizzly、ElmorLabs 及 der8auer 聯手打造。
- 風扇與 AIO 控制:提供 3+1 控制區,管理風扇與水冷泵。
- 儲存支援:支援 SSD、USB 或 microSD,用於操作系統與測試軟體。
- 模組化設計:緊湊、模組化且使用者友好的框架設計。
- 兼容性:支援空冷與 AIO 水冷散熱器。
- A-RGB 燈效:支援可定址 RGB 燈光控制。
功能詳情
風扇控制
平台提供三組風扇控制區,每組包含三個 4 針風扇接頭,可獨立切換至 50% 或 100% 速度。每組風扇區提供 3A 電力,並配有獨立保險絲,確保安全。此外,風扇區可由主機板外部管理。
水冷泵控制
額外的控制區提供兩個 4 針接頭,適用於水冷泵或風扇,支援與風扇區相同的控制選項。每個端口提供 3A 電力(總計 6A),並配有獨立保險絲。
連接與儲存
支援多種外設連接,包括 4 個 USB Type-A 端口(最大 500mA)、2 個 USB Type-C 端口(最大 3A)。平台支援直接安裝儲存設備,包含兩個 2.5 英寸 SSD 插槽及四個 microSD 卡插槽,提供成本效益高的儲存解決方案。
主機板與電源連接
der8enchtable 透過 9 針 USB 接頭與測試主機板連接,並透過 PCIe 6 針線纜由電源供應器供電。支援 ATX、Micro-ATX 及 Mini-ITX 主機板,PCB 上預裝 ATX 主機板固定螺柱,可重新配置以適配其他主機板尺寸。
燈效與其他功能
支援 A-RGB 燈光控制,可透過 3 針接頭連接到主機板,或使用外部 RGB 控制器(不含)。PCB 上提供電源按鈕與重置功能,方便操作。
框架設計
採用黑色陽極氧化鋁框架,底部可安裝電源供應器,並配有可裁剪的魔術貼束帶,方便線材管理。如不需要底部框架,可將腳架直接安裝於內建 PCB 的基座,縮小平台尺寸。
端口概覽
- 1× 9 針 USB 接頭(主機板數據連接)
- 1× PCIe 6 針接頭(電源供應)
- 1× 4 針接頭(外部風扇控制 PWM 信號)
- 3× 風扇控制區(每區 3× 4 針風扇接頭)
- 1× 水冷泵控制區(2× 4 針泵接頭)
- 4× microSD 卡插槽
- 2× 板載 SATA 連接器
- 2× SATA 輸出連接器
- 4× USB 2.0 Type-A(最大 500mA)
- 2× USB 2.0 Type-C(最大 3A)
- 1× 2 針電源按鈕接頭
- 1× 2 針重置按鈕接頭
- 1× 3 針 A-RGB 接頭(GND / – / D / 5V)
包裝內容
- 使用手冊
- 內建 PCB 的基座組件
- AIB 固定支架

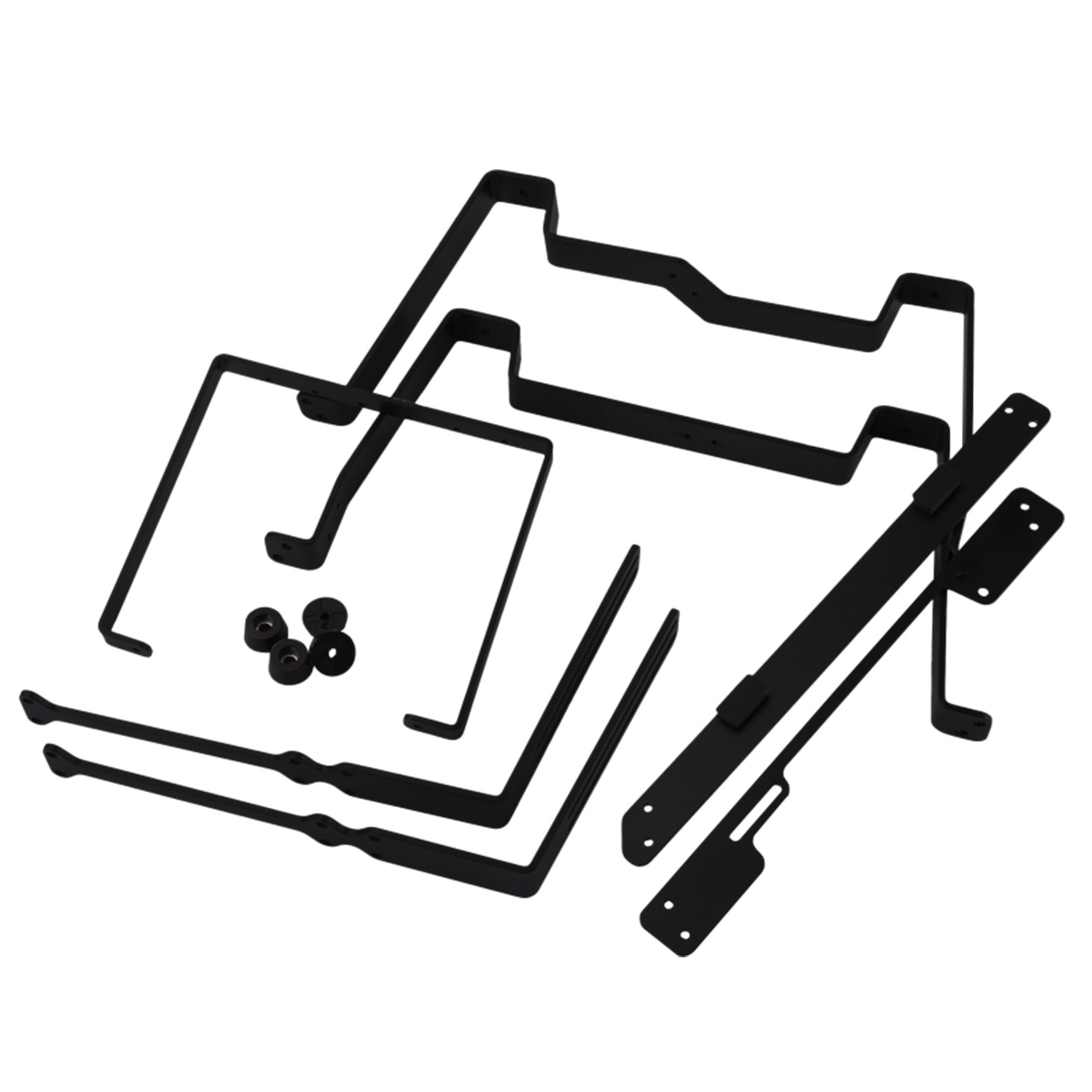

- 散熱器支架
- 右側支架
- 左側支架
- 電源支架
- 電源安裝支架
- 減震腳墊

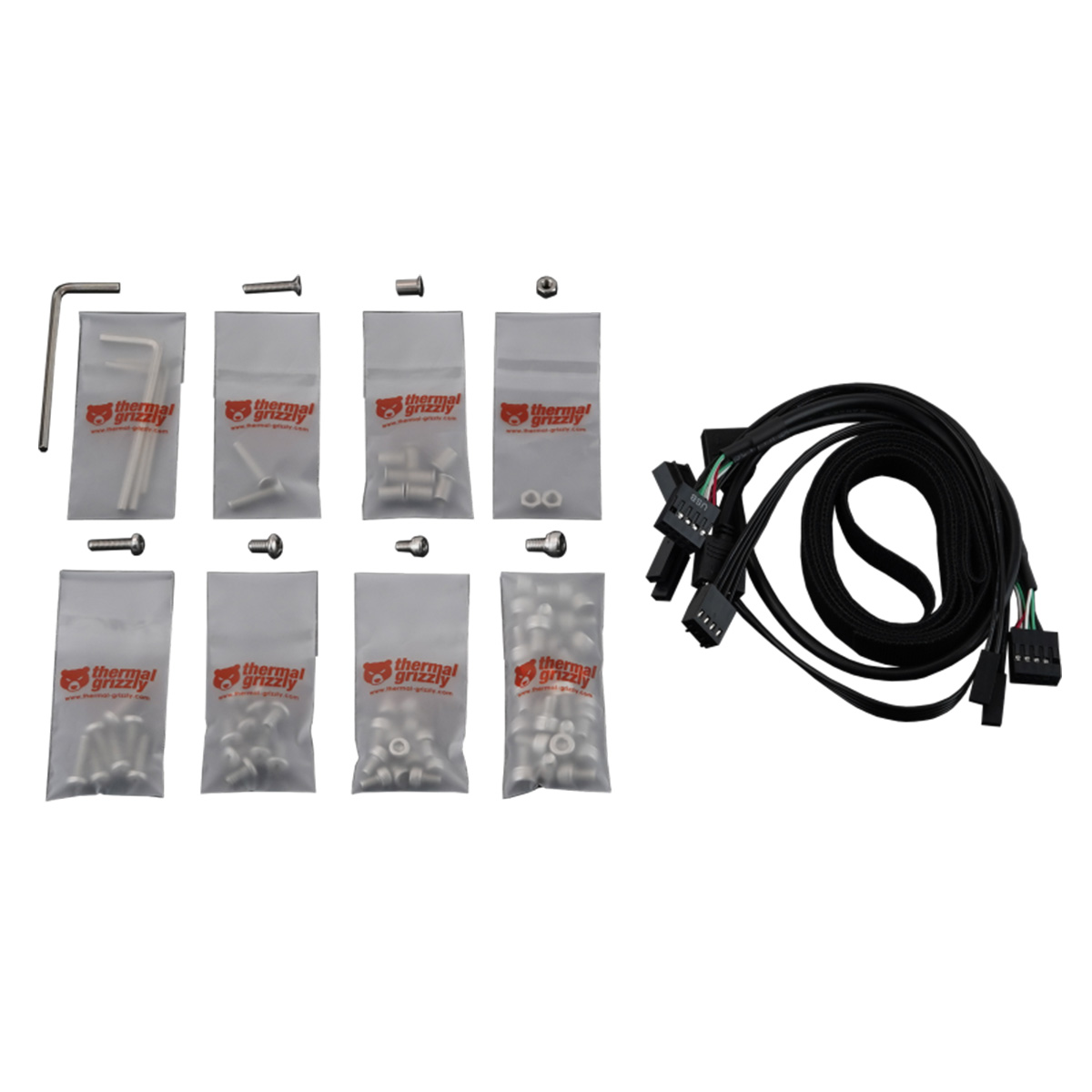

- DIN7991 M3 x 16mm 螺絲
- DIN7985H M3 x 12mm 螺絲 - A2
- DIN912 M3 x 5mm 螺絲 - A2
- DIN912 M4 x 6mm 螺絲
- 6-32 UNC x 1/4 英寸 十字螺絲 - A4
- M3 六角螺母 - A2
- M3 x 12mm 圓柱螺母 - A4
- 2mm 內六角扳手
- 2.5mm 內六角扳手
- 3mm 內六角扳手
- 20cm 雙母頭 2 針 DuPont 線材
- 30cm 雙母頭 4 針風扇線材
- 雙面魔術貼束帶
- 30cm 雙母頭 3 針 A-RGB 線材
- 15cm 雙 9 針 USB 2.0 線材
